Um guia direto sobre o sistema construtivo com que a LCA trabalha: do perfil de aço ao acabamento.
Escrito pela equipe da LCA Steel Frame. Revisado em .
Definição
Steel frame, ou light steel frame (LSF), é um sistema construtivo em que a estrutura da edificação é formada por perfis leves de aço galvanizado. Esses perfis são montados em painéis de parede, entrepisos e coberturas, e depois fechados com placas. Como não usa tijolo nem argamassa nas paredes, o steel frame faz parte do que se chama de construção a seco.
A estrutura
Os perfis são chapas de aço com revestimento metálico (zinco ou liga de zinco e alumínio) dobradas a frio em formato de “U” e “U enrijecido”. As guias correm na horizontal, na base e no topo do painel; os montantes ficam na vertical, encaixados nas guias, em espaçamento definido pelo projeto. No Brasil, os requisitos desses perfis estão na norma ABNT NBR 15253.

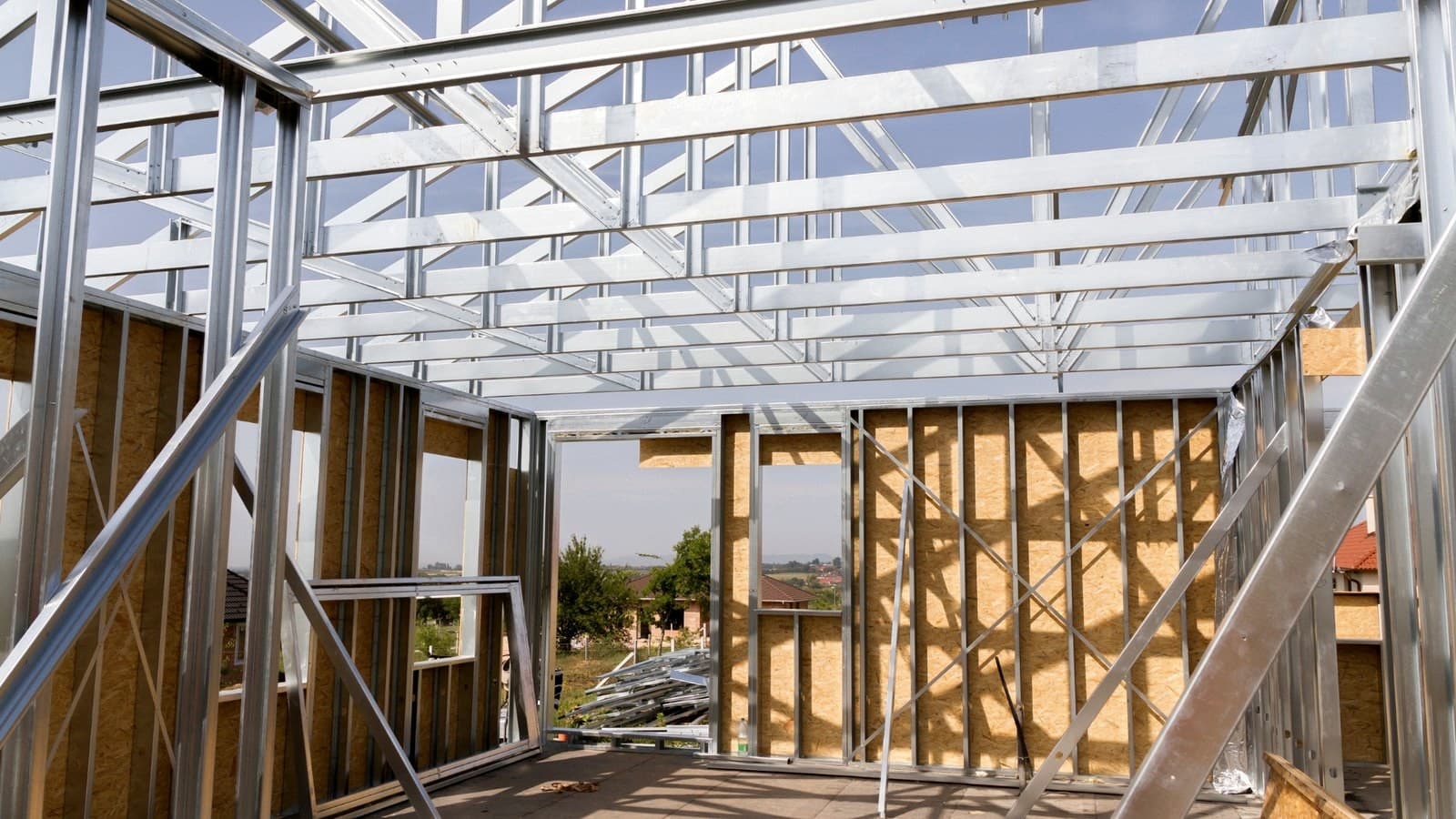

Painéis estruturais com fechamento externo em andamento.
A estrutura é ancorada na fundação e trabalha em conjunto com os travamentos e as placas de fechamento. Por isso o dimensionamento é feito por projeto estrutural, obra a obra.
O que é steel frame
Uma parede montada em camadas, cada uma com uma função.
No light steel frame a estrutura é de aço leve e o fechamento é feito com placas. Não há tijolo, nem massa de assentamento, nem tempo de cura entre uma etapa e outra.
Representação esquemática. Espessuras, materiais e espaçamentos são definidos no projeto de cada obra.
1
Estrutura
Perfis de aço galvanizado formados a frio, montados em quadros de guias e montantes. É o esqueleto que recebe as cargas da edificação e as leva até a fundação.
2
Fechamento
Placas fixadas pelo lado externo, como OSB ou placa cimentícia, fecham o painel e travam a estrutura. Por cima entram as membranas que protegem contra água e vento.
3
Isolamento
O vão entre os montantes recebe lã mineral. Esse preenchimento responde por boa parte do desempenho térmico e acústico da parede.
4
Instalações
Elétrica e hidráulica correm pelos furos dos próprios perfis, antes do fechamento interno. A parede não precisa ser rasgada depois de pronta.
5
Acabamento
Por dentro, placas de gesso acartonado recebem tratamento de juntas e ficam prontas para pintura, revestimento ou marcenaria.
Ampliações e novos pavimentos sobre edificações existentes, por ser uma estrutura leve.
Espaços comerciais, escritórios e lojas.
Fachadas, platibandas e mezaninos.
Divisórias internas e forros, no caso do drywall.
Comparado à alvenaria
São dois sistemas com processos diferentes. Na alvenaria a parede é erguida no local, bloco a bloco, e depende de tempo de cura. No steel frame a estrutura chega em perfis prontos para montagem, e o fechamento é feito com placas parafusadas.
Como cada sistema trata as etapas da obra
Etapa
Steel frame
Alvenaria convencional
Estrutura
Perfis de aço galvanizado montados em painéis
Pilares e vigas de concreto armado
Vedação
Placas (OSB, cimentícia, gesso) fixadas na estrutura
Blocos ou tijolos assentados com argamassa
Processo
Construção a seco, sem tempo de cura nas paredes
Processos úmidos, com tempo de cura
Instalações
Passam entre as camadas, antes do fechamento
Embutidas em rasgos na parede pronta
Peso da estrutura
Leve, o que influencia o projeto da fundação
Mais pesada
Resíduos
Dependem do projeto e da execução
Dependem do projeto e da execução
Desempenho, custo e prazo dependem do projeto, do padrão de acabamento e do tamanho da obra. A comparação justa é feita com orçamento em mãos, para o mesmo projeto.
Steel frame em Curitiba
Curitiba tem invernos frios e umidade alta em boa parte do ano. Em steel frame, isso pede atenção a três pontos do projeto, todos resolvidos nas camadas da parede:
Isolamento térmico: a lã mineral no vão dos montantes e a escolha das placas definem quanto calor a parede retém.
Proteção contra umidade: membranas no lado externo e placas adequadas em áreas molhadas.
Vedação das juntas: frestas em esquadrias e encontros de painéis são onde o frio entra.
O sistema é usado na cidade em casas térreas e sobrados, ampliações e novos pavimentos sobre edificações existentes, e em espaços comerciais. A LCA tem sede em Curitiba e atende obras na cidade com material, projeto e montagem.

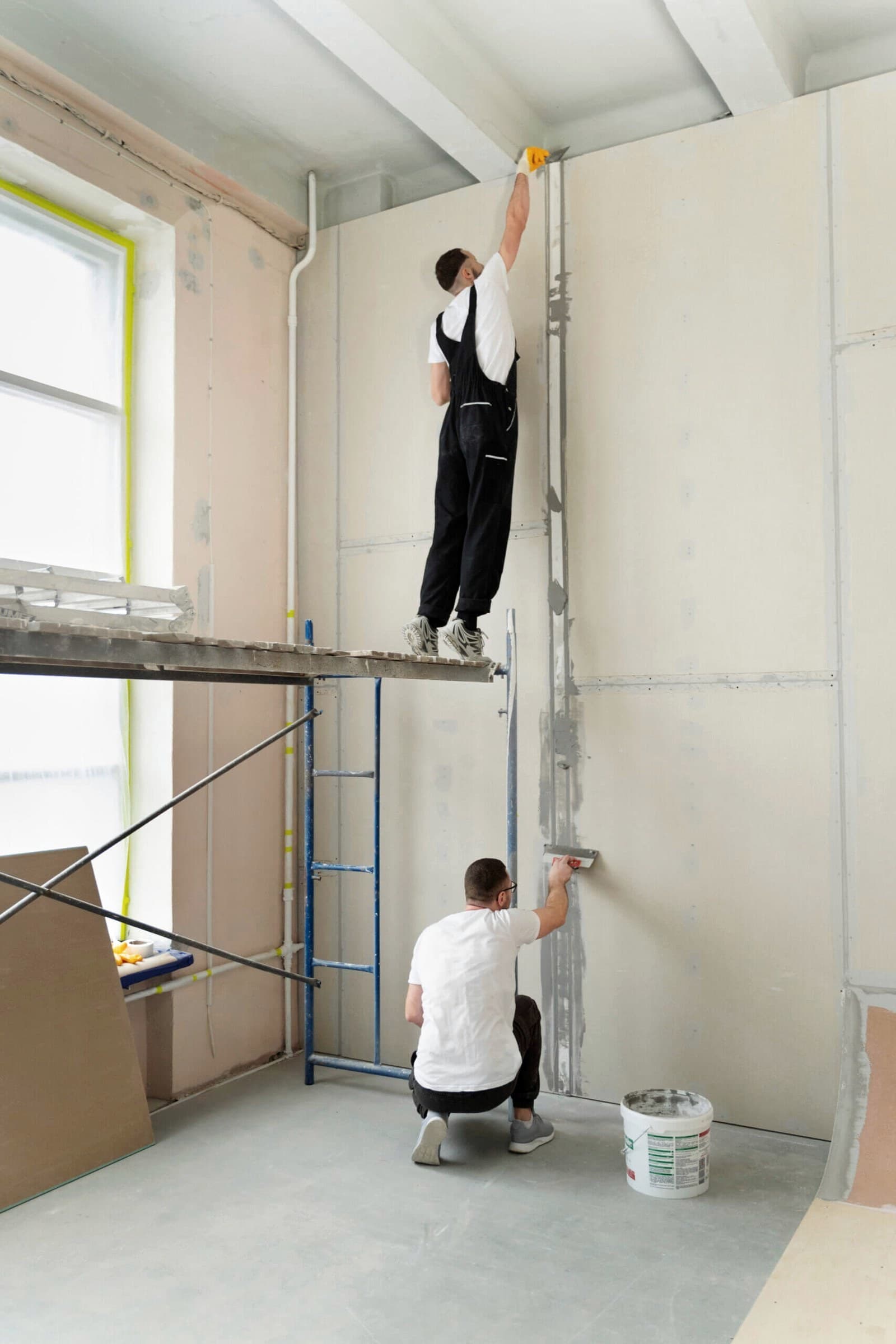

Fechamento interno com placas de gesso acartonado.
O que observar no seu projeto
Projeto específico para steel frame. Adaptar um projeto de alvenaria exige modulação dos painéis.
Fundação nivelada. Os painéis precisam de base plana e esquadrejada.
Camadas definidas parede por parede. Placa, isolamento e membranas mudam o desempenho.
Montagem por equipe treinada. Prumo, fixação e travamento aparecem depois, no acabamento.
Tem um projeto ou uma ideia de obra? Conte para a gente.
É um sistema construtivo em que a estrutura é feita com perfis leves de aço galvanizado, formados a frio, e as paredes são fechadas com placas. Por ser uma construção a seco, não depende de tijolo, argamassa ou concreto nas paredes.
Light steel frame e steel frame são a mesma coisa?
No uso do dia a dia, sim. Light steel frame (LSF) é o nome técnico completo e destaca que os perfis são leves, diferentes das estruturas metálicas pesadas de galpões.
Steel frame é resistente?
A resistência vem do projeto estrutural: cada perfil é dimensionado para as cargas da edificação. No Brasil, os perfis para esse uso seguem a norma ABNT NBR 15253. Uma obra bem projetada e bem montada tem desempenho estrutural compatível com o uso residencial e comercial.
E o conforto térmico e acústico?
Dependem das camadas da parede: tipo de placa, espessura do isolamento e vedação. Por isso o desempenho é definido no projeto, parede por parede, e não é igual para toda obra.
Quanto custa steel frame em Curitiba?
O valor depende do tamanho da obra, do projeto e do acabamento escolhido, por isso não trabalhamos com preço fixo por metro quadrado. Envie o projeto ou descreva a obra pelo WhatsApp e preparamos um orçamento para o seu caso.
A LCA faz só a montagem ou também fornece os materiais?
A LCA trabalha com fornecimento de materiais, projeto e montagem. Você pode contratar uma frente ou todas. Conte o seu caso e indicamos o melhor formato.
Posso enviar um projeto de alvenaria para adaptar?
Pode. Um projeto pensado para alvenaria precisa ser modulado para steel frame: as paredes viram painéis e as camadas são definidas parede por parede. Envie as plantas pelo WhatsApp para avaliarmos.
Dá para construir um segundo pavimento em steel frame?
Em muitos casos, sim. Por ser uma estrutura leve, o steel frame é bastante usado em ampliações sobre edificações existentes. A viabilidade depende da avaliação da estrutura e da fundação existentes por um profissional habilitado.
Vocês atendem fora de Curitiba?
A sede da LCA é em Curitiba. Para obras em outras cidades, consulte pelo WhatsApp informando o local da obra.
